Masina de produs cutii de carton

Masina de produs cutii de carton tip FitSize 2500 / FitSize 1600

Mașina de fabricat cutii de la INNOVATOR este un echipament destinat fabricǎrii de cutii ondulate cu dimensiuni personalizate. O cutie poate fi realizată IN ORICE MOMENT când este necesar, reducând astfel gestionarea depozitului de cutii.

Doar selectați un tip de casetă pe HMI-ul masinii și produceti astfel cutia la dimensiunea potrivită.

Pânǎ acum, produsele puteau fi ambalate în cutii standard dar mai mari ca dimensiune. De acum puteti ambala in cutii de dimensiuni exacte, cu eficiență maxima pentru orice fel de industrie.

Caracteristici

• Proiectarea si fabricarea mașinii este conformă cu standardele europene de siguranță.
• Sistem de control PLC MITSUBISHI Japan: Modelul este echipat standard cu servomotor MITSUBISHI de mare precizie. Acest lucru contribuie la mașina de fabricat cutii cu o mare stabilitate și precizie a fiecărui mecanism pentru a face cutii de dimensiuni potrivite.
• Lamele sunt fabricate din oțel special pentru scule pentru o durată de viață prelungită.
• Timpul de poziționare al unităților longitudinale are nevoie de doar 10 secunde.
• Panoul de control HMI de 15 inchi oferă utilizatorului o interfață de operare clară și detalii ale cutiei.
• HMI-ul mașinii de fabricare a cutiilor este deja integrat cu PC-ul industrial, conexiunea la rețea se poate face folosind cablu RJ45 sau Wi-Fi. Nu este nevoie de un computer suplimentar pentru conexiune.
• Selectați un tip de cutie, introduceți dimensiunile și apoi este produsă o cutie cu dimensiunea potrivită.
• 100.000 de date care sunt utilizate frecvent pot fi arhivate în sistem pentru îmbunătățirea eficienței muncii.
• Datele de producție vor fi salvate automat în sistem, inclusiv data, ora, tipul cutiei, dimensiunea cutiei și etc. Utilizatorii pot căuta înregistrările în funcție de dată, pot folosi înregistrarea pentru reproducere și pot face copii de rezervă ale datelor. .
• Sistem de întreținere de monitorizare de la distanță pentru un acces mai rapid de la producător în caz de defecțiune a mașinii
• Când unitățile longitudinale sunt suficiente, direcția de alimentare este rotativă pentru carton cu lățime insuficientă sau tipuri speciale de cutii pentru a crește flexibilitatea mașinii.
• Interfața va afișa locația tuturor senzorilor de pe mașină. Utilizatorul poate ști dacă senzorii sunt activați privind prin hartă.
• Pe lângă tipurile de cutii care există în sistem, utilizatorii își pot edita tipul special de cutie pe interfață.

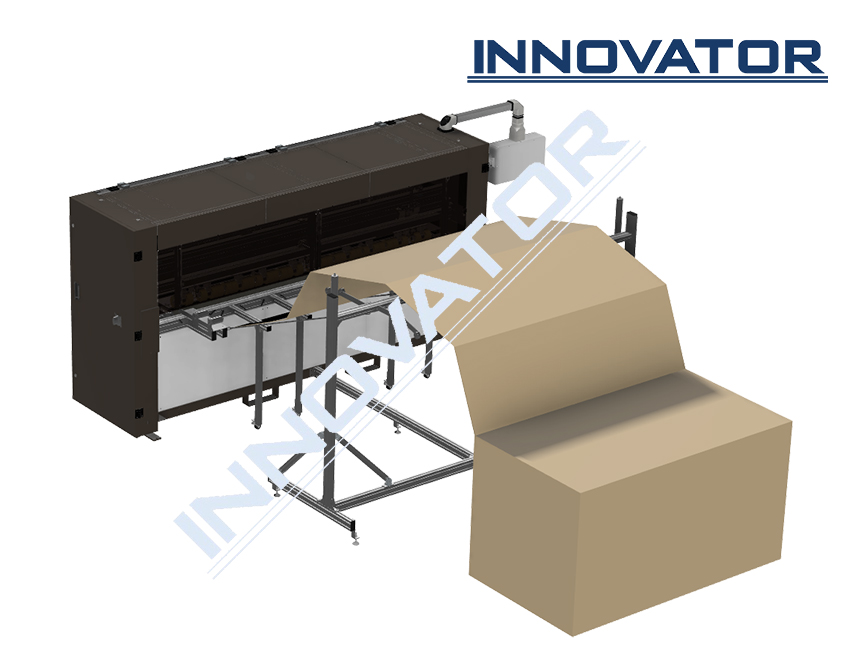

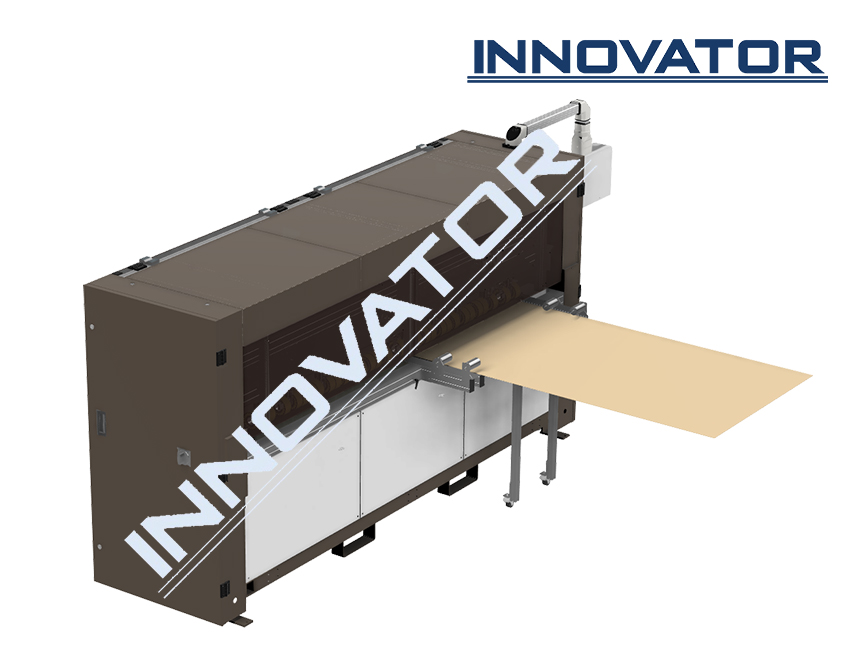

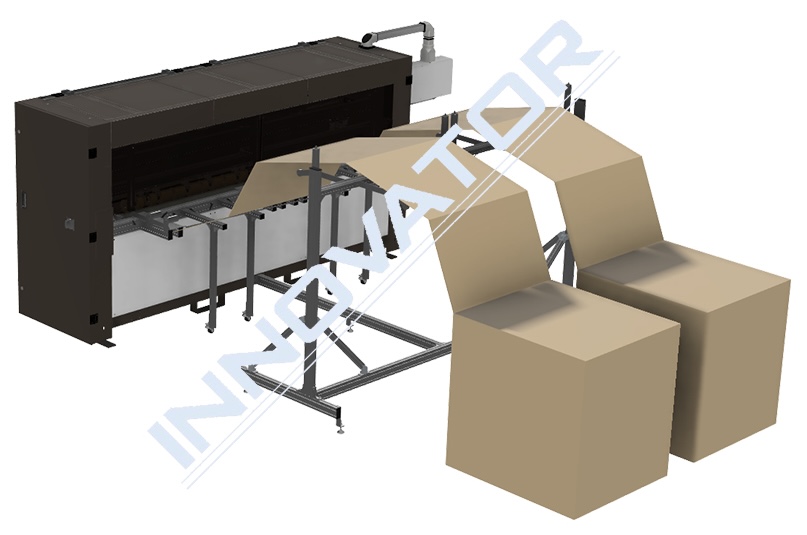

• Modul de alimentare poate fi comutat între alimentarea manuală cu foi de carton și alimentarea în fanfold (sistemul de pliere).

Principalele unitati de lucru:

– unitate de alimentare

• rolă de cauciuc superioară de presiune reglabilă
• rolă de cauciuc inferioară motorizată
• viteza servocontrolata

– unitate transversală * 1

• creser * 1
• lamă circulară * 1
• poziţionare servocontrolată
• lamă circulară cu dinți de înaltă densitate utilizată pentru marginile de tăiere curate

– unități longitudinale * 6

• încrețitori * 6
• lame circulare cu înălțime reglabilă * 6
• poziţionare servocontrolată
• lame circulare cu dinți de înaltă densitate utilizate pentru marginile de tăiere curate

Lungime minima carton 400 mm

Lungime carton (cu alimentare automată a colilor) 400 ~ 5000 mm

Lățime carton 250 ~ 2500 (FitSize 2500) mm

ățime carton 250 ~ 1600 (FitSize 1600) mm

(Lățimea de prelucrare va varia în funcție de numărul de unități longitudinale)

Grosime carton 2 ~ 8 mm

Greutate carton ≥ 130 g/m2, caneluri ≥ 100 g/m2

Înălțimea de stivuire a cartonului (cu alimentare automată a colilor): până la 600 mm (200 mm modelul FitSize 1600)

Toleranță de tăiere:       longitudinală: max. 0,2%

transversal: ± 2 mm

Viteza de productie 4 ~ 9 cutii/min. (in functie de tipuri si dimensiuni)

Dimensiuni (L x L x A): 1450 x 4450 (3550) x 1900 mm

Putere electrica: aprox. 5 kw

Culoare RAL 8019 / RAL 9003

OPTIONAL:

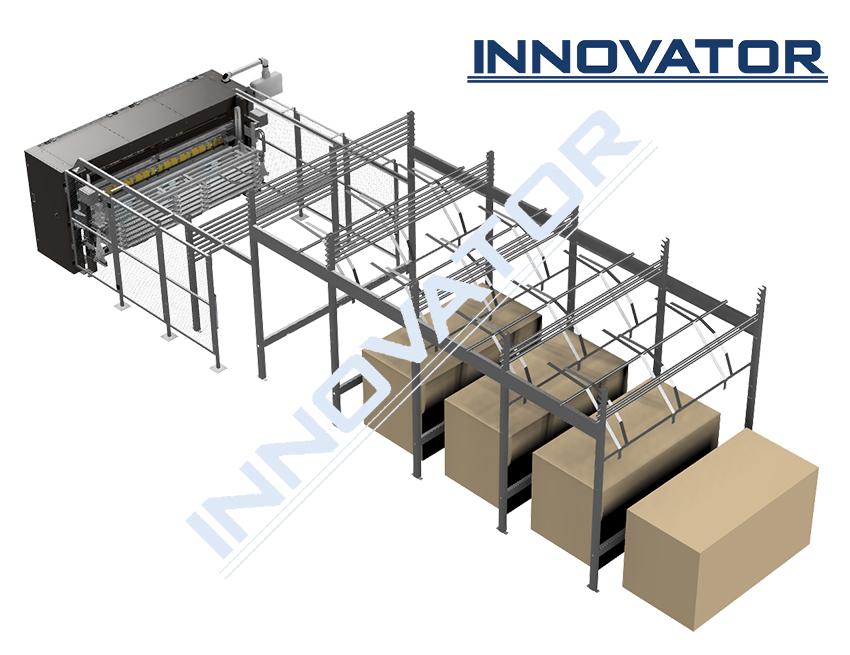

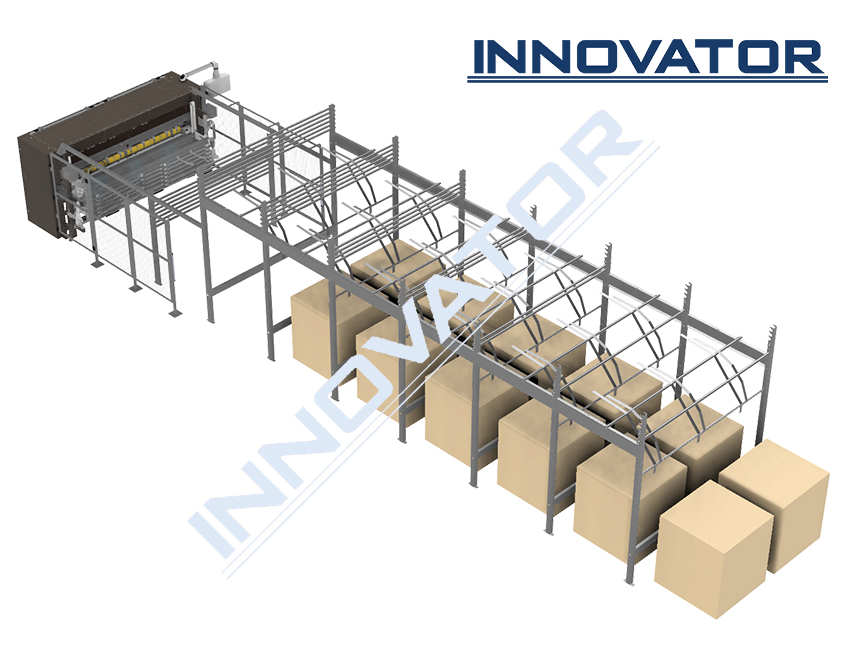

Sistem automat de alimentare cu 6 magazii (gardul de protectie este inclus)

Sistem de alimentare automată multi-pliere – cu șase magazii de alimentare (este inclus un gard de siguranță). Fiecare magazie de alimentare poate avea un evantai și poate avea până la 6 tăvi de alimentare în diferite dimensiuni.
