Ghilotina pentru furnire – cu douǎ cuțite

Ghilotina pentru furnire – cu douǎ cuțite

Model CutMate 2800 D, producator INNOVATOR

Specificații tehnice:

Lungime de tăiere: 2800 mm

Inaltime de lucru (deschidere totalǎ): 120 mm

Grosimea furnirului unei singure foi: max. 1,5 mm

Putere electrica: aprox. 11 kw

Motor hidraulic: 10 CP / 6 P

Debit hidraulic: 52,3 L/min.

Lățimea de tăiere: 30 ~ 470 mm

Dimensiunile ghilotinei (L x l x H): 4500 x 2300 x 2000 mm

Dimensiunile rezervorului hidraulic (L x l x H 1150 x 550 x 1100 mm):

Greutate netă (cu rezervor hidraulic):

Culoare: aprox. 7280 kg

RAL 8019 / RAL 9003

Descriere:

Multumită partenerului nostru, SAVI Industri A/S din Danemarca – cu cea mai mare cotă de piață în S.U.A. și Marea Britanie pentru ghilotine de furnir, INNOVATOR Machinery este acum capabilă să producă ghilotine de furnir cu tehnologie și know-how avansat.

Seria CutMate sunt, de asemenea, construite cu scopul de a asigura cea mai înaltă securitate a operatorului fără a provoca inconveniente în lucru. Toate ghilotinele INNOVATOR sunt complet hidraulice atât la actionarea cuțitului, cât și la actionarea grinzii de apasare. Presiunea atât a cuțitului, cât și a grinzii de apasare sunt reglabile.

Această Ghilotină cu Cuțit Dublu este deosebit de utilă atunci când tăiați pachete de furnir ondulat. Precizia de tăiere este obținută prin faptul că întregul pachet de furnir este complet sub presiune în timpul tăierii, astfel încât marginile din furnir vor fi îndreptate, iar mișcarea de tăiere se face pe ambele părți ale marginilor furnirului în același timp.

Seria CutMate de calitate superioară a producției de ghilotine oferă o tăiere precisă liniară și paralelă.

Împreună cu aplicatorul de adeziv pentru furnir dublu de la INNOVATOR GlueMate 700 și dispozitivul de îmbinare pentru furnir încrucișat seria UltiMate, rezultatul perfect de lipire și îmbinare este realizat cu o eficiență ridicată a producției.

Caracteristici

• Tăiere paralelă garantată
• Cu standarde europene de siguranţă
• Sistem hidraulic YUKEN JAPONIA
• Capabila să utilizeze individual doar cuțitul frontal
• Sistem de control PLC MITSUBISHI JAPONIA
• Corpul mașinii sudat rigid pentru o mișcare stabilă
• Barieră luminoasă de siguranță a cuțitului și a barei de presare în față
• Barieră luminoasă de siguranță în partea din spate a mașinii pentru siguranță
• Capabila pentru taierea diverselor materiale, inclusiv furnir, hârtie, plastic etc.
• Cuțite fabricate din oțel special de calitate inalta, pentru a prelungi durata de viață intre ascutiri
• Grindă de presare cu doi cilindri și patru ghidaje ferme pentru o funcționare îndelungată
• Presiune reglabilă a cuțitelor hidraulice și a barei de presare, pentru procesarea tuturor tipurilor de furnir
• Ghidaj din spate acţionat hidraulic pentru reglarea pachetului de furnir, ce minimizeaza resturile de taiere
• Tăiere simultană cu două cuțite pentru un ciclu de producție optim ce economisește timp de lucru (ciclu de lucru scurt)
• „Blocatorul de siguranță” la capătul din față al grinzii cuțitului (unic și numai în ghilotinele INNOVATOR)
• Supapă de siguranță suplimentară a grinzii cuțitului cu cilindru suplimentar de protecție pentru cuțit pentru a împiedica orice picătură de cuțit
• „Supapă de urgență” proiectată special pentru cuțitul frontal pentru a minimiza pericolul de actionare cauzat de eventuale defecțiuni mecanice
• Mișcare de mare viteză a mesei de lucru actionata cu servomotor cu trei seturi de ghidaje liniare și două seturi deșuruburi cu bile
• Program de optimizare a taierii, inclusiv modul de tăiere manuală, prog direct. modul, modul de lățime finală, modul bandă etc., pentru a acoperi toate cerințele lucrărilor de taiere a furnirelor
• Panoul de control cu ​​ecran tactil ușor de utilizat, cu mai mult de 50 de seturi de lățimi diferite de furnir în același timp într-un mod de program direct.

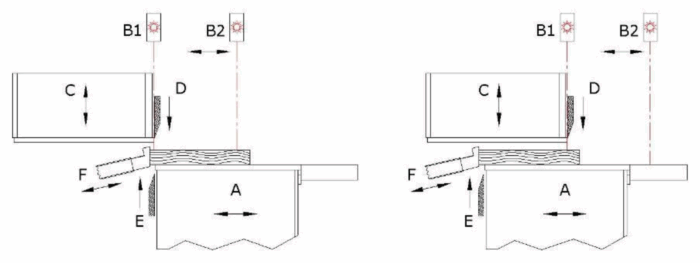

Miscarile de taiere a ghilotinelor din seria CutMate–D

1. Masa de lucru este deplasată înainte și înapoi de un servomotor cu trei seturi de ghidaje liniare și două seturi de șuruburi cu bile.
2. Linia laser B1 indică locul unde va tăia cuțitul din spate în poziția inițială, în timp ce linia laser B2 (opţionala) este mobilă în funcție de lățimea de tăiere dorită a furnirului.
3. Grinda de presare se mișcă în sus și în jos, prinzând fasciculul de furnir complet în timpul procesului de tăiere, astfel încât furnirurile să fie îndreptate în timpul tăierii.
4. Cuțitul din față este montat pe grinda de presare și se taie de sus pe masa de lucru de jos.
5. Cuțitul din spate este montat pe partea din spate a mesei și taie în sus pe grinda de sus.
6. Ghidajul din spate este folosit pentru reglarea fasciculului de furnir la așezarea furnirurilor pe masa de lucru.

Opționale recomandate

• Tehnologie SECOND-CUT pentru tăierea furnirurilor groase sau deosebit de dure:

Prin comutarea cuțitului în modul de tăiere secundar, o fǎșie de aprox. 1 mm este tăiat din pachetul de furnir după prima tăiere. Această caracteristică unică care poate fi găsită numai în toate ghilotinele INNOVATOR este necesară atunci când se lucrează cu specii groase sau specii dure de furnir.

• Linie laser mobilă – sistem de optimizare a taierii furnirului – pentru poziționarea rapidă și calcularea randamentelor maxime la taierea furnirelor.
